Auf den Hundertstel genau
Projekt des Monats Mai 2021

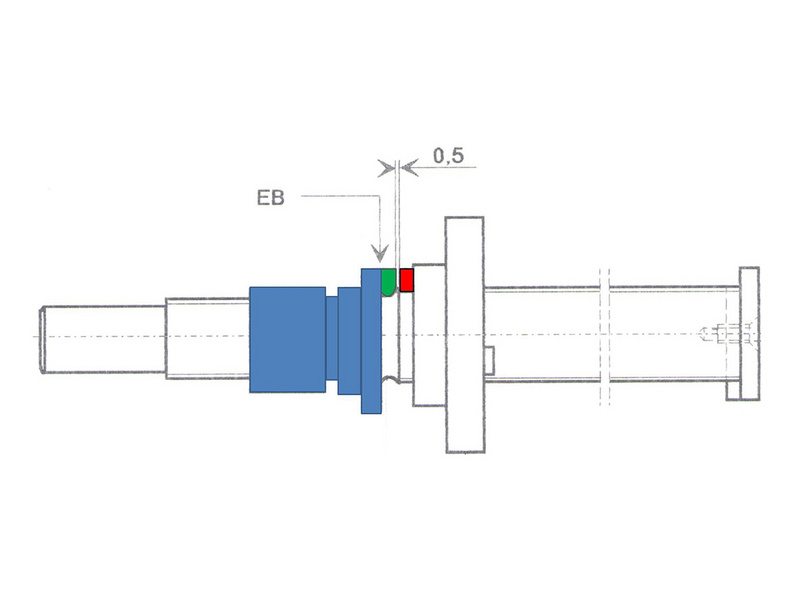

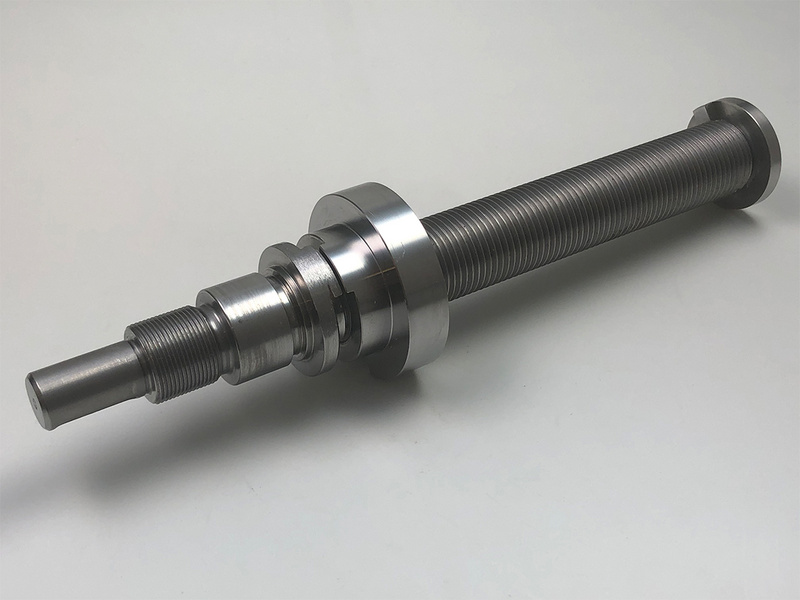

Für eine über 30 Jahre alte Maschine haben wir eine aussergewöhnliche Spindel gefertigt, indem wir an eine Spindelmutter (blaues Bauteil) einen Nocken (grünes Bauteil), auf fünf hundertstel Millimeter genau, den gegenüberliegen roten Nocken angeschweisst haben.
Für diesen Anwendungsfall aus der Maschinenindustrie besitzen Duplex-Werkstoffe exzellente Eigenschaften. Beim Schweissen von Duplex-Werkstoffen mittels Lichtbogen müssen besondere Massnahmen zur Sauerstoffabschirmung getroffen werden, um die hervorragende Korrosionsbeständigkeit nicht herabzusetzen. Hier bietet das Elektronenstrahlschweissen durch die Prozessumgebung des Vakuums einen entscheidenden Vorteil.

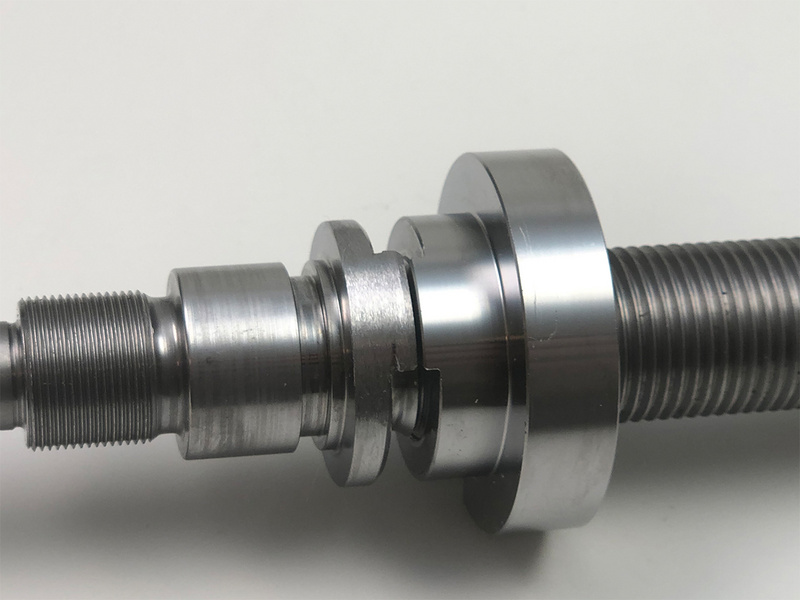

Zahlreiche Duplexstähle sind stickstofflegiert und daher ist bei der Parameterfindung darauf zu achten, dass Porenbildungen durch Stickstoffausgasung minimiert entwickelt werden. Bei Nichtbeachtung kann die Korrosionsbeständigkeit nicht gewährleistet werden. Der Nocken (grünes Bauteil) aus 1.4462 wurde in einer Tiefe von 3.0mm verschweisst und dabei wurden die engen Toleranzforderungen von 0.5 +/-0.05mm mit einer guten Korrosionsbeständigkeit ohne Schweisszusatz eingehalten.
