Besonderer Bajonettverschluss
Projekt des Monats Mai 2016
Ein Bajonettverschluss ist eine mechanisch lös- und schliessbare Verbindung von zwei zylindrischen Teilen in ihrer Längsachse. Die Teile werden durch gegenseitiges Verdrehen getrennt und können auch so wieder verbunden werden.

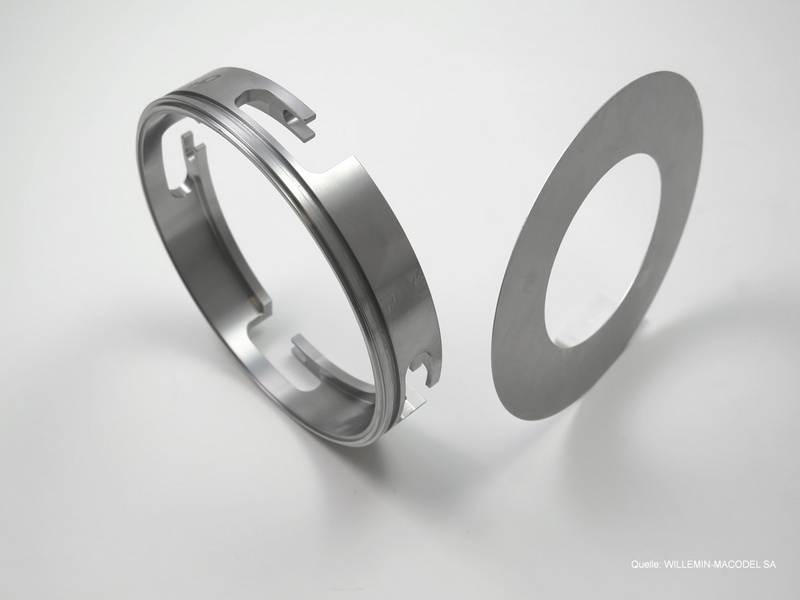

Bei einem Bajonettverschluss, der im eingebauten Zustand zusätzlich eine Dichtfunktion übernimmt, soll eine Folie (Stärke 0,2mm) mit einem massiven Ring am kompletten Umfang gefügt werden.
Die Herausforderung beim Fügen von dünnen Folien besteht darin, dass die Ebenheit in der Funktionszone während des Fügens nicht geschädigt werden darf.
Der Andruck bzw. der physische Kontakt der Bauteile Folie und Ring hat in der Schweissebene einen enormen Einfluss auf die Schweissnahtqualität. Daher haben wir die Folien mit einem speziellen Spannkonzept auf die Oberfläche des massiven Bajonettverschluss gedrückt. Damit konnte die dünne Folie prozesssicher geheftet und danach mit einer ebenen, festen und gasdichten Schweissnaht versehen werden.

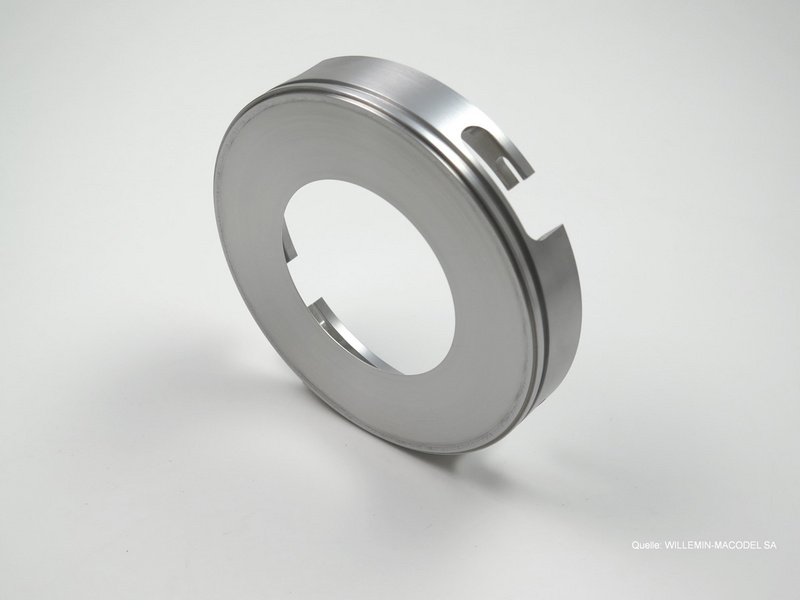

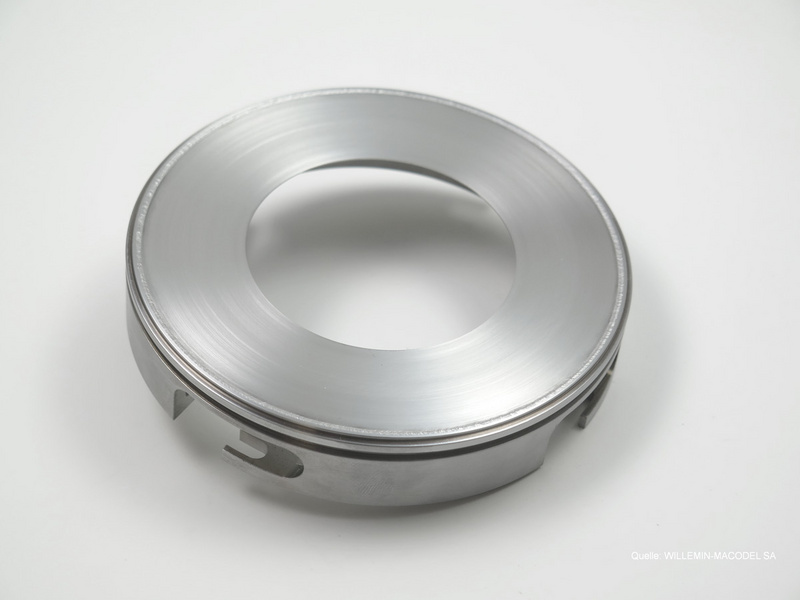

Dank Elektronenstrahlschweissen ist der Wärmeeinfluss während des Fügens sehr gering und hinterlässt somit ein ebenes Schweissbild auf einem besonderen Bajonettverschluss.
