Schweissen von Edelstahl
Projekt des Monats Mai 2024
Die Sensortechnik hat in den letzten Jahren eine faszinierende Entwicklung durchlaufen, dank technologischer Fortschritte und Innovationen in der Schweisstechnik. Diese Fortschritte haben es ermöglicht, Funktionen zu integrieren, die zu einem ausgereiften Verhalten bei den Sensoren führen. Dadurch entstehen bei diesem aktuellen Projekt auch sehr hohe Anforderungen an die Schweissung, die optisch und technisch perfekt gestaltet und im Detail höchsten Ansprüchen genügen müssen.
- Die maximale Temperaturaufnahme der Baugruppe beträgt maximal 100°C aufgrund eines integrierten Magneten.
- Die Schweisstiefenanforderung liegt bei 4,0 mm +/- 0,4 mm über den gesamten Umfang.

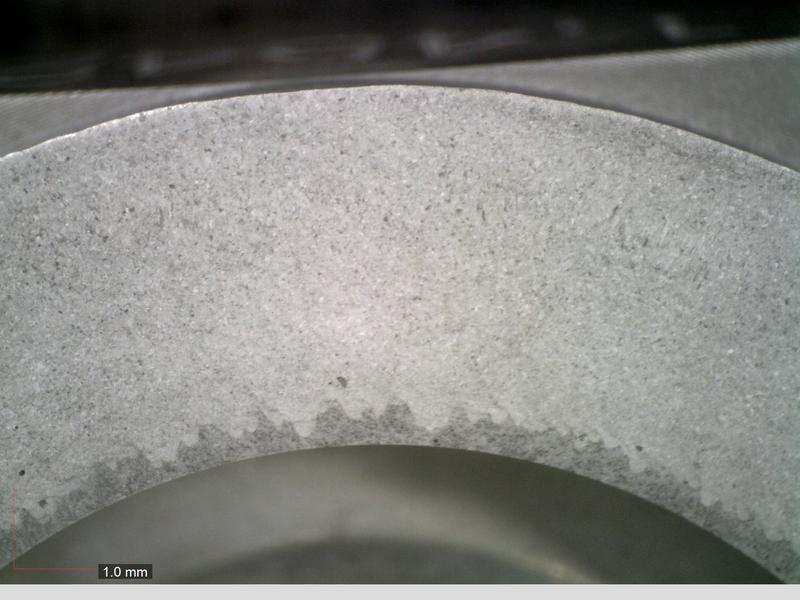

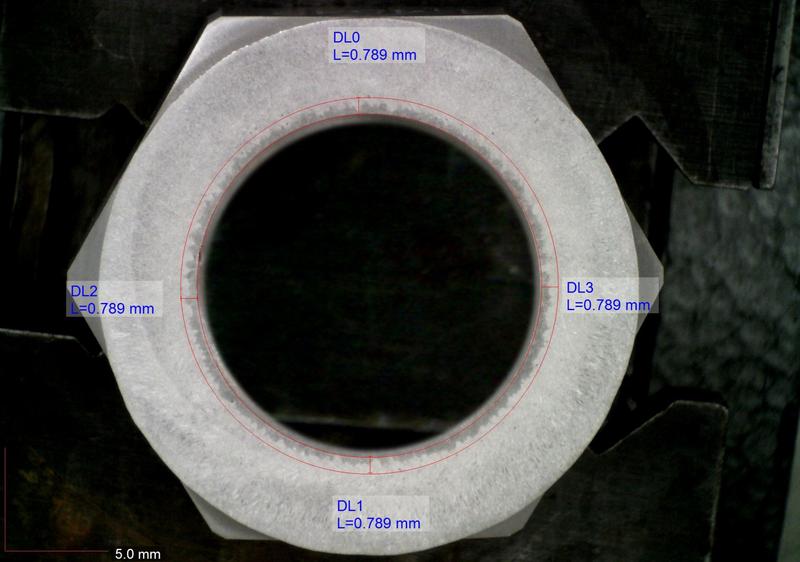

- Die gleichmässige Schweisstiefenverteilung muss innerhalb von < 0,8 mm über die gesamte Schweissstrecke liegen, siehe beiliegender Querschliff.
- Es dürfen keine Anlauffarben entstehen.
- Alle Radialnähte müssen auf Heliumdichtheit geprüft werden, mit einer Leckrate von 1 x 10^-9 mbar l/s.
Die Ermittlung der Parameter für dieses Edelstahlteil (Werkstoff 1.4301) erfolgte schnell. Die grösste Herausforderung bestand darin sicherzustellen, dass das innenliegende, hitzeempfindliche Bauteil seine Wirksamkeit nicht verliert, indem die maximale Temperatur des Magneten von 100°C nicht überschritten wird. Um diese Herausforderung zu bewältigen, wurde eine hohe Schweissgeschwindigkeit in Kombination mit einer schlanken Nahtform gewählt, um übermässige Wärmeentwicklung zu vermeiden. Eine gründliche Prüfung, einschliesslich einer visuellen Inspektion plus Temperaturmessung und Helium-Leckageprüfung, wurde durchgeführt, um sicherzustellen, dass alle Kundenanforderungen erfüllt wurden.
Alle Anforderungen konnten durch eine raffinierte Prozessführung erfolgreich erreicht werden. Dieses Projekt ist eine weitere Motivation für SwissBeam, zukünftig anspruchsvolle Projekte anzugehen, um rundum zufriedene Kunden zu gewinnen!
